1) 네트워크 보안 및 기초 (wireshark 설치)
JoGeun
2018. 10. 20. 13:57
*방화벽
firewall, 침입차단시스템
//기능
패킷 필터링 기능
NAT/PAT 기능
//구현방법에 따른 분류
1.소프트웨어로 구현된 방화벽
ex) 윈도우즈 방화벽
2.네트워크 장비 형태로 구현된 방화벽
ex) 방화벽 어플라이언스
*IDS (침입탐지시스템)
//종류
1.호스트 기반의 IDS(HIDS)
2.네트워크 기반의 IDS(NIDS)
*IPS (침입방지시스템)
IDS + 방화벽의 조합
방화벽이 네트워크의 앞부분에서 불필요한 외부 패킷을 한번 걸러주고 다음 IPS에서 효율적으로 검사할 수 있다.
//종류
1.호스트 기반의 IPS(HIPS)
2.네트워크 기반의 IPS(NIPS)

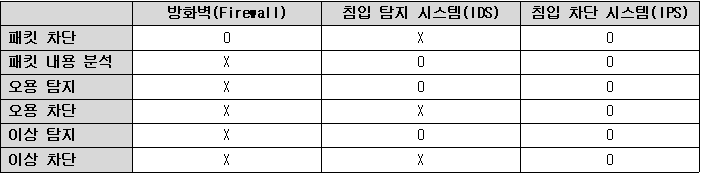

*방화벽, IDS, IPS 비교
*IP-PBX (IP기반의 PBX)
음성통화시 전송되는 시그널을 라우팅하는 라우터
*QoS
데이터를 목적지까지 빠르게, 일정한 속도로, 신뢰성 있게 보내기 위해 대역폭, 우선순위 등 네트워크 자원을 할당해 주어진 네트워크 자원에 각종 응용프로그램의 송신 수요를 지능적으로 맞춰주는 것
*VPN (가상사설 네트워크)
회사내 네트워크에 외부로 접근할 시에 암호화 및 기밀성을 제공
*TCP/IP모델
L1 : 물리계층
ex) LAN Cable
L2 : 네트워크인터페이스
ex) CSMA/CD, MAC ..등
L3 : 인터넷
ex) IP, ICMP, ARP, RARP ..등
L4 : 전송계층
ex) TCP, UDP ..등
L5 : 응용계층
ex) DNS, DHCP, NTP, Firewall ..등
*토폴로지
Bus 토폴로지 : Dummy Hub
Star 토폴로지 : Switching Hub
Ring 토폴로지 : Token Ring Hub
VLAN 토폴로지 : Virtual LAN
..
..
*랜 전송 매체
케이블 제작 방법 : http://blog.daum.net/kmjhj/9601104?nil_profile=tot
1.Cross Cable
같은 Layer장비을 연결할시 사용
2.Direct Cable
다른 Layer장비를 연결할시 사용
3.Console Cable
콘솔로 접근할시에 사용
※요즘 장비들은 Cross, Direct 구별없이 사용 가능
*이더넷 프레임
Preamble(8) | Des.MAC(6) | Sour.MAC(6) | Type(2) | Data(46-1500) | CRC(4)
|-----------------------------Header--------------------------|--------Data-------|---Tail---|
*이더넷 주소
Unicast : CID(xx:xx:xx, 회사ID) + VID(xx:xx:xx, 벤더ID)
Broadcast : FF:FF:FF:FF:FF:fF
Multicast : 01:00:5e:00:00:01
MAC 주소 목록 찾기 : http://www.coffer.com/mac_find
//Mac주소 확인 실습
1.명령어
(linux200)
#ifconfig eth0
(win2008)
c:> ipconfig /all
c:> arp -a
2.와이어샤크

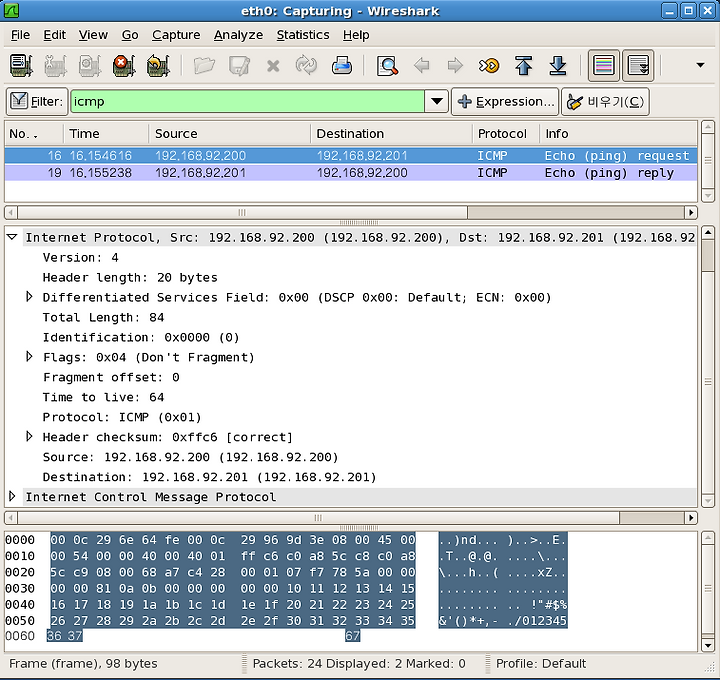

wireshark : 패킷 분석(Ethernet Frame 구조 확인)
(linux200)
#yum list | grep wireshark (목록확인)
#yum -y install wireshark wireshark-gnome
#wireshark &
eth0의 인터페이스 캡처 선택 --> filter : icmp && ip.addr = 192.168.20.200
#ping -c 2 192.168.20.201 (win2008로 ping을 하여 패킷 확인을 한다.)
